TTGO ESP32 LoRa - Ou, ESP32 Paxcounter

Em um produto, pouco importa a beleza. Mas a TTGO ESP32 LoRa é uma daquelas placas para conquistar o coração de qualquer maker!

Especificações da TTGO ESP32 LoRa

Essa placa possui um ESP32 com 4M de flash, antena SMA e CI CP2104. Trabalha da frequência de 868 à 915MHz, tem um display OLED de 0.96", Bluetooth, WiFi e SD card. Tirando a parte que já é característica do ESP32, os demais recursos são bastante atraentes.

Duas coisas me chamaram muito a atenção , uma delas é sem dúvidas a qualidade, que pude notar em todas as placas da LilyGo.

Já escrevi sobre a TTGO T-Camera nesse outro artigo, uma placa apaixonante, da qual fiz até um programa em Qt para fazer captura.

Também escrevi sobre o incrível display e-ink, de extrema qualidade. Se quer adquirir placas de qualidade, as da LilyGo não causarão decepção.

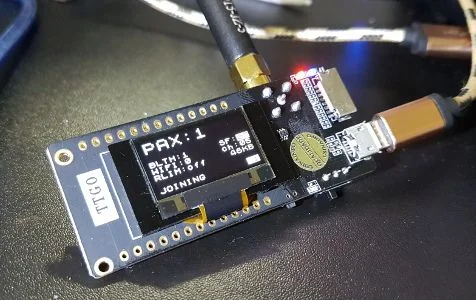

Uma das coisas que me chamou a atenção foi o acabamento. Ela é perfeitamente alinhada e o display OLED está sobre um suporte acrílico preto, muito bonito. Ao lado da porta micro-USB está o slot para cartão micro-SD, o mais discreto de todos. Aliás, nunca, havia visto um slot assim.

O consumo dessa placa em modo sleep é 0.2uA e em idle é de 1.5uA.

O rádio LoRa tem algumas características específicas também, como função RSSI digital, correção automática de frequência, controle de ganho automático, função de wake-up. Faz saltos rápidos do estado de wake e de frequências.

Essa placa é a versão 1.6, os pinos do LoRa variam conforme a versão.

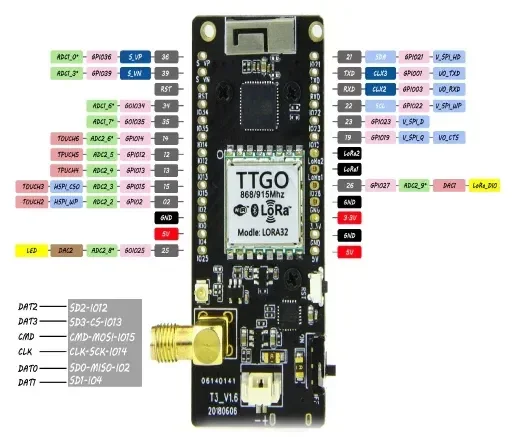

TTGO ESP32 Lora Pinout

Apesar do modelo da imagem ser diferente, as barras de pinos tem as mesmas identificações:

Pinos LoRa

Os pinos utilizados para o LoRa são 26, 23, 18, 5, 27, 19.

Pinos SD Card

Os pinos utilizados para o SD são o 13, 15, 14, 2, 12, 4.

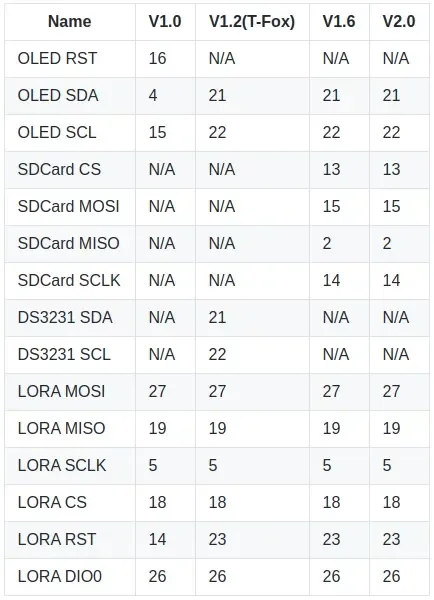

A tabela a seguir descrever todos os pinos utilizados nos periféricos:

Código para uso inicial

Primeiro, instale as dependências. Será necessário instalar as bibliotecas arduino-LoRa, ds3231 e oled-ssd1306.

Clone o repositório com o código:

git clone https://github.com/DjamesSuhanko/TTGO-LoRa-Series.git

Edite o arquivo board_def.h e faça a definição conforme a versão, silkada na placa. Basta colocar 1 no define da respectiva placa. No caso, fica assim:

#define LORA_V1_0_OLED  0
#define LORA_V1_2_OLED  0
#define LORA_V1_6_OLED  1
#define LORA_V2_0_OLED  0

Também será necessário escolher a frequência da placa. Aqui vou utilizar em 915MHz, portanto:

//#define LORA_PERIOD 433
// #define LORA_PERIOD 868
#define LORA_PERIOD 915

Na definição LORA_SENDER utilize 1 para enviar, 0para receber. Claro que a comunicação pode ser bi-direcional, não se preocupe.

No diretório LoRa há um sketch de exemplo, mas antes de subir sugiro que veja o firmware que vem por padrão, é bem bonita a disposição das informações no display.

Particularmente, utilizei apenas alguns recursos para testar a placa, com esse sketch:

#include <Arduino.h>
#include <SPI.h>
#include <LoRa.h>
#include <WiFi.h>
#include "SSD1306.h"
#include "board_def.h"

#define OLED_ADDRESS 0x3c
#define I2C_SDA 21
#define I2C_SCL 22

SSD1306Wire display(OLED_ADDRESS, I2C_SDA, I2C_SCL, GEOMETRY_128_64);

#define WIFI_SSID       "DobitAoByte"
#define WIFI_PASSWORD   "mylab123"

void setup()
{
    Serial.begin(115200);
    while (!Serial);

    if (OLED_RST > 0) {
        pinMode(OLED_RST, OUTPUT);
        digitalWrite(OLED_RST, HIGH);
        delay(100);
        digitalWrite(OLED_RST, LOW);
        delay(100);
        digitalWrite(OLED_RST, HIGH);
    }

    display.init();
    display.flipScreenVertically();
    display.clear();
    display.setFont(ArialMT_Plain_16);
    display.setTextAlignment(TEXT_ALIGN_CENTER);
    display.drawString(display.getWidth() / 2, display.getHeight() / 2, LORA_SENDER ? "LoRa Sender" : "LoRa Receiver");
    display.display();
    delay(2000);


    String info = "bB";
    if (info != "") {
        display.clear();
        display.setFont(ArialMT_Plain_16);
        display.setTextAlignment(TEXT_ALIGN_CENTER);
        display.drawString(display.getWidth() / 2, display.getHeight() / 2, info);
        display.display();
        delay(2000);
    }

    WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
    if (WiFi.waitForConnectResult() != WL_CONNECTED) {
        display.clear();
        Serial.println("WiFi Connect Fail");
        display.drawString(display.getWidth() / 2, display.getHeight() / 2, "WiFi Connect Fail");
        display.display();
        delay(2000);
        esp_restart();
    }
    Serial.print("Connected : ");
    Serial.println(WiFi.SSID());
    Serial.print("IP:");
    Serial.println(WiFi.localIP().toString());
    display.clear();
    display.drawString(display.getWidth() / 2, display.getHeight() / 2, "IP:" + WiFi.localIP().toString());
    display.display();
    delay(2000);

    SPI.begin(CONFIG_CLK, CONFIG_MISO, CONFIG_MOSI, CONFIG_NSS);
    LoRa.setPins(CONFIG_NSS, CONFIG_RST, CONFIG_DIO0);
    if (!LoRa.begin(BAND)) {
        Serial.println("Starting LoRa failed!");
        while (1);
    }
    if (!LORA_SENDER) {
        display.clear();
        display.drawString(display.getWidth() / 2, display.getHeight() / 2, "LoraRecv Ready");
        display.display();
    }
}

int count = 0;

void loop()
{
#if LORA_SENDER
    int32_t rssi;
    if (WiFi.status() == WL_CONNECTED) {
        rssi = WiFi.RSSI();
        display.clear();
        display.setTextAlignment(TEXT_ALIGN_CENTER);
        display.drawString(display.getWidth() / 2, display.getHeight() / 2, "Send RSSI:" + String(rssi));
        display.display();
        LoRa.beginPacket();
        LoRa.print("WiFi RSSI: ");
        LoRa.print(rssi);
        LoRa.endPacket();
    } else {
        Serial.println("WiFi Connect lost ...");
    }
    delay(2500);
#else
    if (LoRa.parsePacket()) {
        String recv = "";
        while (LoRa.available()) {
            recv += (char)LoRa.read();
        }
        count++;
        display.clear();
        display.drawString(display.getWidth() / 2, display.getHeight() / 2, recv);
        String info = "[" + String(count) + "]" + "RSSI " + String(LoRa.packetRssi());
        display.drawString(display.getWidth() / 2, display.getHeight() / 2 - 16, info);
        display.display();
    }
#endif
}

Outra opção é clonar esse repositório:

git clone https://github.com/DjamesSuhanko/esp32-ttgo

De qualquer modo, temos todas as definições da placa e qualquer código implementado com LoRa, SD e OLED devem funcionar. Veremos exemplos práticos em outros artigos, mas pode ir se baseando também por esse outro artigo da TTGO T-Camera, caso já adquira essa belezinha que trabalha em uma larga faixa de frequências LoRa.
