T-QT Pro - Só podia ser LILYGO!

O tamanho pode até enganar, mas essa placa é poderosa! A T-QT Pro da LILYGO é mais uma placa da série com displays, usando nada menos do que um ESP32-S3. Apesar do barramento FSPI, esse display utiliza o tradicional SPI 4-Wire, o que me faz assumir que o display não tem suporte à 8 bits paralelos. Não vejo como um problema, considerando a matriz diminuta. Em contrapartida, o T-QT Pro é o menor display RGB (pelo menos, do qual tenho conhecimento).

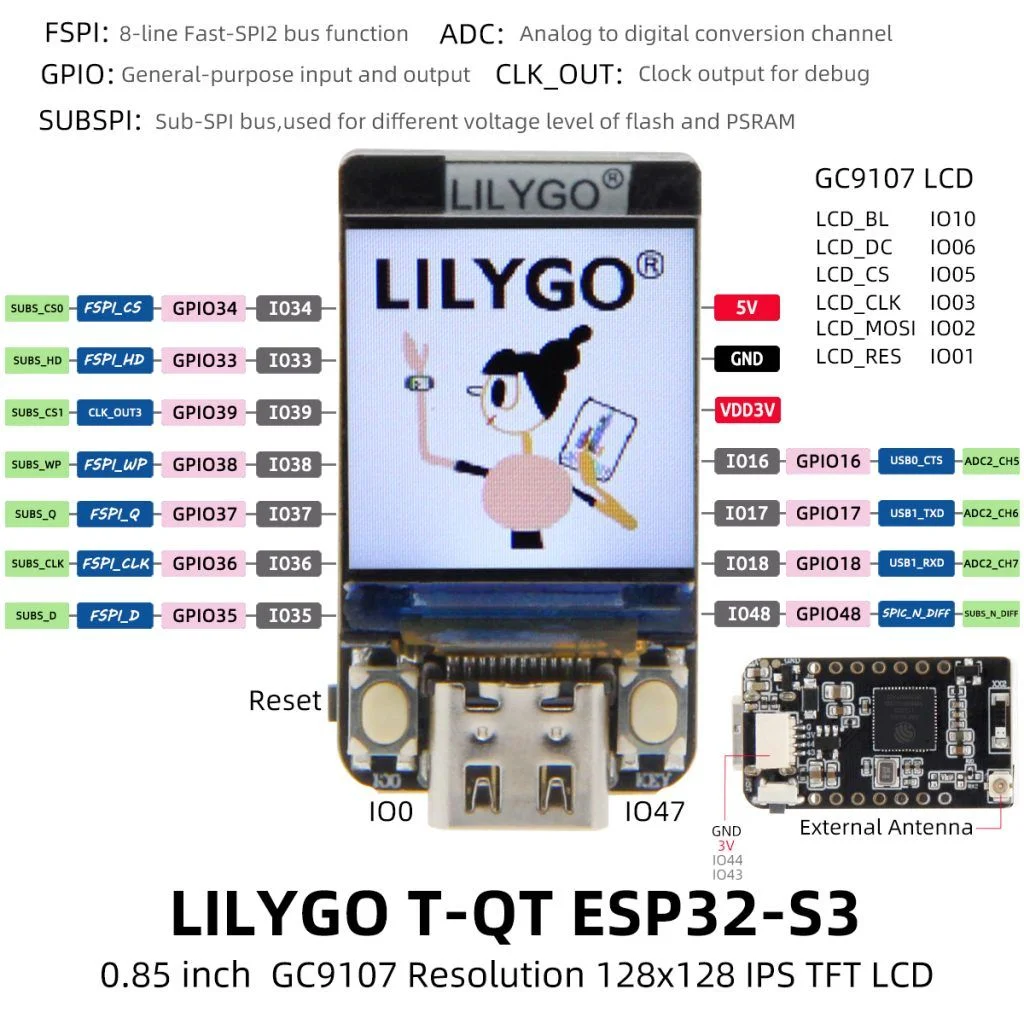

Mapa de pinos da T-QT Pro (pinmap)

A imagem a seguir descreverá melhor do que um parágrafo longo, por mais elaborado que seja.

O display, dessa vez não é um ST7789, como de costume. Temos aqui o GC9107, que sinceramente, não sei se é novo, melhor ou pior. O que tenho certeza é de nunca ter utilizado um display desses antes. Repare também que a dimensão do display é de 128x128. A impressão que tenho é que seria possível fazer um gadget de pescoço ou de pulso com essa placa.

Como de costume, essas placas com display da LILYGO disponibiliza o botão de reset e mais dois botões, nessa placa, utilizando os IOs 0 e 47.

Especificações da T-QT Pro

Como já citado, é um ESP32-S3, dual core, LX7. Tem os tradicionais recursos de conectividade e suporta as APIs do Arduino e Micropython.

A versão que está comigo tem 4M de flash. Mais seria melhor, como a versão opcional de 8M.

Pode ser alimentado por bateria, com auto-detecção no IO4, cujo conector da bateria está incluso no pacote e disposto na parte de trás da placa.

Lembrando que, assim como o ST7789 e ILI9341, esse display é RGB565. As imagens de exemplo são simplórias e bastante feias. Se quiser converter imagens para esses displays sem estresse, utilize o programa EasyMaker-IS (para Windows 10 e 11). Do mesmo modo, se quiser criar animações para esse e outros displays, utilize o EasyMaker-AS (para Windows 11). Ambos os programas, criados por mim, por isso garanto a integridade.

Driver para o display CG9107 da T-QT Pro

Conforme o código, há uma certa linha de comentário sugerindo que esse display se comporta como o ST7789. Ainda não a liguei, mas claro, teremos vídeo em nosso canal youtube.com/@dobitaobyte. Se não é inscrito, inscreva-se e clique no sininho para receber notificações. No canal estão dispostos vídeos dos programas supracitados, usando como base a placa T-Display S3 e T-Display.

Desse artigo para trás, estão exemplos de uso dos softwares indicados. Agora resta o vídeo.

Código de exemplo para a T-QT Pro

Para iniciar seus testes, baixe o código do repositório. Mais detalhes podem ser vistos aqui.

O último detalhe é que a placa esquenta e fica entre 50 e 60 graus. É o modo de operação normal, devido à baixa capacidade de dissipação.
