Sensor de luminosidade GY-30 - leitura bruta

Nesse outro artigo mostrei como fazermos a leitura do sensor de luminosidade GY-30 através da biblioteca BH1750, que implementa todas as instruções do sensor e devolve o resultado em lux. Dessa vez, vamos ver algo mais básico ainda, mas escrevendo nossa própria comunicação baseado no datasheet.

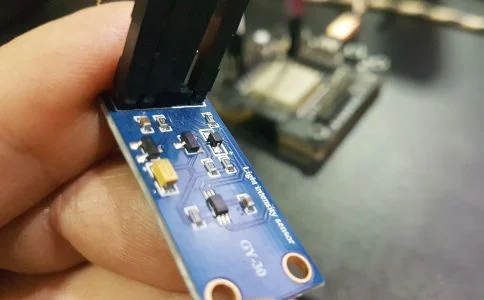

Sensor de luminosidade GY-30

Esse sensor tem bastante precisão e velocidade, mas nesse artigo não vamos converter a leitura para lux, apenas pegar o valor raw e usar como gatilho. Usando esse pretexto, não precisarei implementar todos os recursos e consigo mostrar e discorrer sobre a comunicação I2C com um pouco mais de detalhamento. Vamos lá?

Sensor de luminosidade GY-30 - datasheet

Tudo tem datasheet. Quando precisamos de dados técnicos, é o melhor lugar a recorrer, sem chance de pegar uma informação errada ou mal interpretada. O problema é que não se trata de uma informação trivial, diversos conceitos podem ser necessários, conforme a complexidade do elemento em questão. Por exemplo, o primeiro driver I2C que escrevi foi para o BMP180 no Raspberry. Na época eu não sei se já tinha biblioteca pronta, mas não fiz questão também porque pude aprender com meu ex-chefe como usar o datasheet. Para o Raspberry, escrevi em Python.

O datasheet desse sensor de luminosidade GY-30 pode ser pego diretamente nesse link, tratando-se do CI BH1750.

Por se tratar de um módulo pronto para uso, não li diversas partes do datasheet. Fui direto à parte Instructions Set Architecture.

Achei interessante que nesse datasheet os registradores foram colocados em binário invés de hexa. O set de instruções está na página 5.

Nessa mesma página, estão as recomendações do modo de operação (apesar de existirem modos alternativos) e comando reset (necessário).

Depois de implementar os endereços, no código através de um enumerador, pulei para a página 7, onde tem um exemplo de comunicação com o dispositivo. Também tem a fórmula para fazer a conversão do dado bruto para lux, mas me interessava apenas ler o dado bruto.

A leitura deve ser de 2 Bytes, sendo o Byte alto [15:8] e o Byte baixo [7:0]. No código vai ficar claro, está inclusive comentado.

Comunicação I2C

A comunicação I2C é feita através da biblioteca Wire, que implementa algumas características que nos deixam livres de mais implementações ainda. Mas o que quero deixar claro aqui é a forma que fazemos essa comunicação com um periférico, assimq uando você ver o código de alguém, já conseguirá separar automaticamente o que pertence à comunicação e o que pertence à lógica do programa.

Inicialização do barramento i2c

Sempre que formos utilizar I2C, o primeiro passo é incluir a biblioteca:

#include <Wire.h>

Depois em setup(), inicializar o barramento:

Wire.begin();

A partir daí temos 2 funções principais, que é leitura e escrita. Devemos ter em mente que o barramento I2C suporta até 127 dispositivos endereçáveis. Logo, quando queremos fazer uma comunicação com qualquer dispositivo I2C, o primeiro passo é saber seu endereço.

Se você tem um dispositivo e não sabe qual endereço ele está usando, pode descobrir através de um scanner I2C. Aqui tem o código de um.

Escrever no barramento I2C

Para escrever dados para um dispositivo, precisamos da sequência:

• inicialização da transmissão
• envio da mensagem
• finalização da transmissão

Alguns dispositivos podem requerer um intervalo de tempo para leitura, devido a processamento interno. O datasheet deixará isso claro, quando for necessário.

Considerando o formato da comunicação de escrita, o código resultante deve ser algo como:

Wire.beginTransmission(0x23); // inicia a comunicação com o dispositivo 0x23
Wire.write(0x40); //escreve o hexadecimal 0x40 (esse valor é um exemplo)
Wire.endTransmission(); //finaliza a transmissão

O valor 0x40 é hipotético, se não escrever informações conforme o protocolo, não vai obter resultados.

Outra coisa importante de citar é que os dados de comunicação são Bytes, não strings literais. A informação é sucinta no barramento, pois no final das contas devemos considerar velocidade não só de processamento, mas de tempo de ocupação do barramento. Minha recomendação é que acostume-se a pensar nesse formato. Inclusive, por essa razão escrevi um exemplo de comunicação com LoRa, criando um protocolo básico e sem CRC.

Ler dados do barramento I2C

A leitura é um pouco mais elaborada, mas vai ficar muito claro nas próximas linhas, não se preocupe.

Existe processamento de modo continuo e "single shot". Isto é, alguns sensores oferecem o recurso de processamento contínuo, bastando pegar o resultado ao fazer uma leitura. Em alguns casos isso é bom, principalmente quando se trata de economizar energia. Mas tudo tem contrapartida; em alguns casos o barramento ficará integralmente ocupado, não sendo possível interagir com outros dispositivos I2C. Então nessas condições é melhor fazer uma requisição de processamento e uma de leitura. O tempo de resposta e ocupação da MCU variará um pouco, mas isso é significativo em dispositivos de missão crítica. Por exemplo, em uma estação meteorológica não haveria problema de esperar 200ms para ter uma resposta.

Seguindo a linha de raciocínio "single shot", teriamos então a seguinte sequência:

• fazer escrita como supracitado
• requisitar os dados a um dispositivo, de tamanho determinado
• aguardar que os dados estejam prontos para leitura
• fazer a leitura

A forma de escrita já deve estar clara. A requisição de dados tem alguns detalhes importantes a citar.

Quando requisitamos os dados, passamos o endereço e o número de Bytes desejados. Esse número variável de dados depende da resposta do dispositivo em questão. Por exemplo, o datasheet do sensor de luminosidade GY-30 mostra que a resposta tem 2 Bytes de tamanho e esses Bytes devem ser tratados.

Após solicitarmos os Bytes de resposta, devemos aguardar a disponibilidade desses dados. Não é uma boa ideia colocar o processamento em loop, pois a MCU pode ter outras tarefas. Dispositivos que não oferecem interrupção poderão ser lidos em polling, por exemplo. Se for no ESP32 (como é o caso desse artigo), pode-se criar uma tarefa exclusiva pra cada sensor, pode-se criar timers de leitura e mais um monte de possibilidades diferentes. Nesse artigo estou escrevendo uma comunicação pífia, sem nenhum propósito que não exemplificar o uso do I2C com dispositivos que tenham processamento independente.

Após fazer a leitura, o resto é lógica do programa principal. Vejamos agora um código para esse sensor.

Código para o sensor de luminosidade GY-30

O código está todo comentado. Subindo esse sketch,  você verá no monitor serial o valor de leitura, daí pode testar o gatilho que seja interessante para seu projeto conforme a luminosidade.

#include <Arduino.h>
#include <Wire.h>

#define SENSOR_ADDR 0x23

//Pag. 5 datasheet
//Recomendado: MODE_HR1 (120ms)
//reset necessário ao ligar (enviar POWER_ON seguido de RESET). Aguardar (2ms)
enum instruction_set {
    POWER_DOWN = 0x00,
    POWER_ON   = 0x01,
    RESET      = 0x07,
    MODE_HR1   = 0x10,
    MODE_HR2   = 0x11,
    MODE_LR    = 0x13,
    MODE_1THR1 = 0x20,
    MODE_1THR2 = 0x21,
    MODE_1TLR  = 0x23
};

uint16_t read_sensor(uint8_t cmd, uint8_t waits); //protótipo da função de leitura
void send_command(uint8_t cmd, uint8_t waits); //protótipo da função de envio de comandos
void sensor_start(); //protótipo da função de inicialização do dispositivo (requerido no datasheet)
void sensor_mode(uint8_t mode); //protótipo da função de modo

uint16_t read_sensor(uint8_t cmd, uint8_t waits){
    uint16_t data = 0; //variável para guardar a leitura

    //Envia o comando e faz o delay
    Wire.beginTransmission(SENSOR_ADDR);
    Wire.write(cmd);
    Wire.endTransmission();
    vTaskDelay(pdMS_TO_TICKS(waits));

    //Agora já deve ter sido processada a requisição, então pega-se a resposta
    Wire.requestFrom(SENSOR_ADDR,2); //solicitado 2 Bytes de resposta ao dispositivo 0x23 (definido na macro SENSOR_ADDR)

    //Se o dispositivo estiver acessível, faz a leitura
    if (Wire.available()){
        //Lê
        data = Wire.read();
        //desloca 8 bits para a esquerda
        data <<= 8;
        //faz a máscara com os bits da direita
        data|= Wire.read();
        //Só para debug
        Serial.println("ok");
    }
    //Se não tivesse leitura a fazer, a função deveria retornar um valor ainda assim.
    return data;
}

//Como exemplificado no artigo...
void send_command(uint8_t cmd, uint8_t waits){
    Wire.beginTransmission(SENSOR_ADDR);
    Wire.write(cmd);
    Wire.endTransmission();
    vTaskDelay(pdMS_TO_TICKS(waits));
}

//Como especificado no datasheet, garantir que o dispositivo esteja up, então fazer um reset na inicialização.
void sensor_start(){
    send_command(POWER_ON,2);
    send_command(RESET,2);
}

//Não passa de uma escrita, não precisaria de mais uma função para fazer o mesmo, mas visualmente fica fácil de saber seu propósito.
void sensor_mode(uint8_t mode){
    //Pag. 7 datasheet: Aguardar completar 1st (max. 180ms)
    Wire.beginTransmission(SENSOR_ADDR);
    Wire.write(mode);
    Wire.endTransmission();
    vTaskDelay(pdMS_TO_TICKS(182));
}

void setup(){
    Serial.begin(9600);
    Wire.begin(); //inicializa o barramento i2c
    vTaskDelay(pdMS_TO_TICKS(200)); //faz um delay
    sensor_start(); //inicializa o dispositivo
    sensor_mode(MODE_HR1); //modo recomendado no datasheet
}

void loop() {
    uint8_t reading = read_sensor(MODE_1TLR,190); //modo "single shot"
    Serial.println(reading);
    vTaskDelay(pdMS_TO_TICKS(1000));
}
