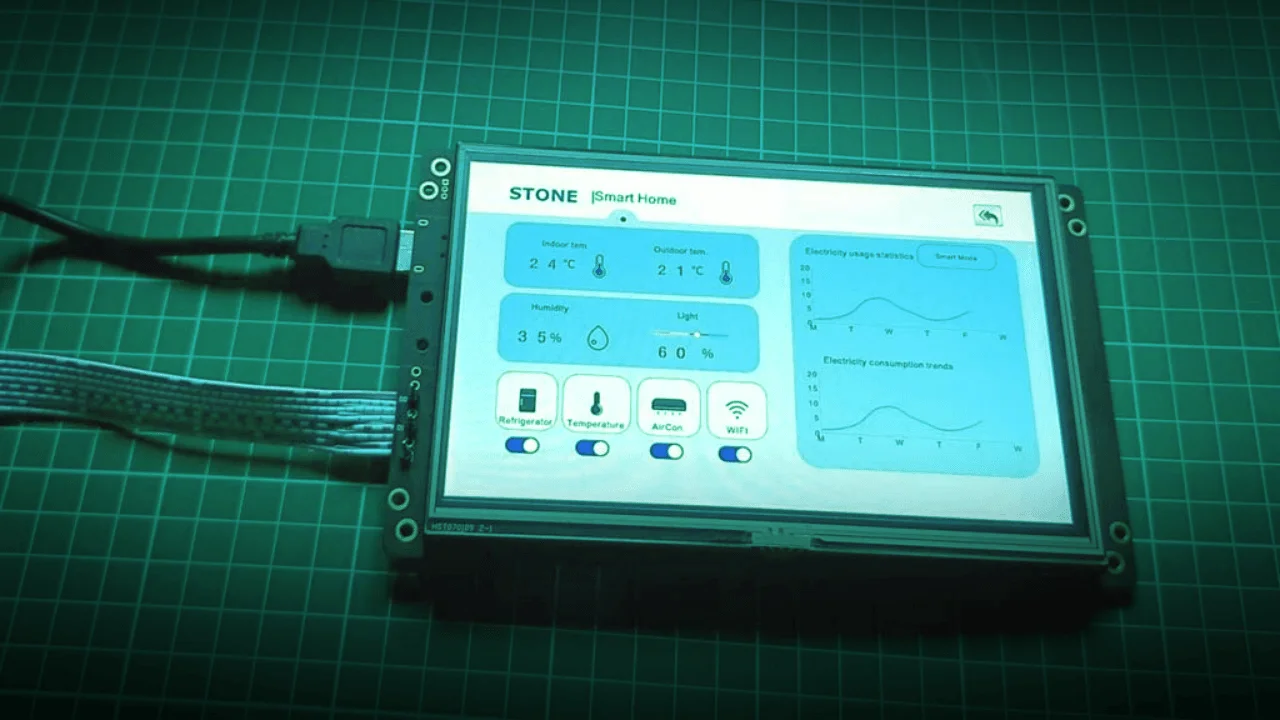

Sem a menor possibilidade de comparação, os displays Nextion ficam no esquecimento diante do display HMI da Stone. De qualquer um deles. Nesse segundo artigo da série, veremos tudo sobre os displays da Stone, então partiremos para o "hands-on".
Na capa do portifólio da Stone, temos a seguinte frase (em tradução livre):
Módulo TFT-LCD inteligente com porta UART que pode ser controlado por qualquer MCU através de um simples conjunto de instruções e com um poderoso software de design.
Ou seja, a primeira coisa a considerar é que seja lá qual for a MCU utilizada, ela deve ter uma porta UART. Se não tiver uma porta livre disponível, através do framework Arduino é possível configurar software serial para praticamente qualquer MCU suportada. Então, conclui-se que sim, serve para tudo, inclusive Raspberry, Banana Pi, Orange Pi e qualquer outro ARM ou MIPS.
A Stone está presente na indústria em mais de 80 países. Para quem é profissional da área, sabe bem sobre os rígidos critérios para que qualquer hardware entre na indústria.
Entrei em contato direto com a Stone e consegui um canal com o time de engenharia para suprir qualquer demanda que eventualmente intercorra durante o processo de aprendizado e desenvolvimento - que confesso, demorou por muitas razões, mas uma delas era a falta de um Windows, que infelizmente é necessário para o desenvolvimento. Acredito que a maioria dos desenvolvedores de embarcados utilizam Linux, até porque é o sistema dominante em qualquer área que não o desktop, mas a Stone não fez uma versão do software para Linux. Esse é meu ponto negativo em relação ao todo. Mas também é só.
Falando, pode até parecer bobagem, mas não é. O guia que acompanha o display é de extrema qualidade, Não é um panfleto em papel jornal, cheio de frases erradas em inglês; é de fato um guia amparador para o primeiro contato! E logo na segunda página se encontra um guia de operação, do qual exporei algumas partes nesse artigo.
Além do display (claro), vem também um adaptador (cuja imagem está disposta abaixo - e cujo jumper seletor eu amassei) para a comunicação serial. Esse módulo é conectado ao display via flat cable. O módulo possui um controlador USB e um conversor serial MAX232. O jumper que ficou um pouquinho torto define a alimentação pela USB ou fonte de alimentação externa. Outros dois jumpers definem a comunicação TTL ou RS232.
Um cabo USB também acompanha o produto, cujo cabo é conectado diretamente ao display. Também vem um flat cable de reserva e um conector vertical, mas que obviamente não farei nenhum tipo de experimento para não macular esse display magnífico.
Alguns pontos adentraram nos últimos parágrafos, mas vamos além, porque tem muito o se que dizer sobre esse display.
Obviamente que por ser um display HMI, ele tem touch. O touch é bastante responsivo e de excelente qualidade. E tem que ser, porque dentro da indústria não é todo mundo que tem carinho e cuidado com o hardware, que acaba tendo que passar por algumas interações mais ríspidas no chão de fábrica.
Ele suporta além de imagem, fontes vetoriais, leitura e escrita de dados e toca áudio e vídeo. Meu caro, o display toca áudio e vídeo!
Já seria o suficiente para alimentar meu desejo pelo display, mas ele ainda conta com uma interface ethernet para controle remoto por rede. Opcionalmente, suporta WiFi e bluetooth.
Além dos tradicionais formatos de imagem como bmp, jpg, png e gif, ainda suporta SVG, o que confere uma qualidade visual superior com imagens pequenas, reduzindo assim o consumo de recursos. Aceita fontes ttf também, o que lhe confere a possibilidade de personalização total, deixando o projeto com a cara da sua empresa, invés de uma cara padrão determinada pela marca do display HMI X.
A porta USB-A é utilizada para a transferência para o display. Olhando atrás, tem o conector para áudio e um dip switch para o modo host ou device (veremos tudo em detalhes durante a série de desenvolvimento). Também há um lugar para bateria moeda, para o RTC.
O formato de áudio suportado é wav, e o de vídeo, mp4.
Não vi indicação de corrente, mas a tensão de entrada de fonte deve ser 12V. Estou utilizando uma fonte de 12V@2A.
No guia citado estão dispostos todos os modelos, mas não poderia deixar de ter um link para o "cardápio". Aqui estão os modelos de display HMI da Stone.
Se deseja ter um display da Stone, eles tem uma série para a indústria, uma série avançada e uma série para "makers" (ok, está escrito "civil").
O modelo utilizado nesse artigo é o STWI080WT-01.
Confesso que devido a uma especificidade do link para download, preferi não dispô-lo nesse momento. No próximo artigo, seja qual for o deslinde, o farei.
O software de design tem uma aparência um tanto agradável. Fiz pouco com esse display ainda, apenas para testar, mas preciso de mais alguns dias de experimentações para fazer bons tutoriais técnicos a respeito.
Não dá pra ter um hardware industrial sem conhecer suas entranhas, certo? Bem, eis os datasheets da Stone.
Sem dúvidas, são os melhores displays HMI que já vi. Já o site, terrível. O link da documentação é esse. O problema é que cada arquivo que for pdf, ele vai abrir no browser, então, escolha como lidar com isso.
Os downloads são lentos e espero que eles possam corrigir isso em breve.
Claro, farei uma playlist do mesmo modo que fiz para o display Nextion . Para o display Stone, iniciei com esse vídeo de apresentação.
Mas se consegue se virar com o inglês, a Stone tem uma série de vídeos mostrando o processo com diversos recursos. Não só na área de suporte, mas também temos um canal da Stone no Youtube.
O site da Stone está cheio de exemplos para Arduino, ESP32, Raspberry Pi Pico e Raspberry Pi 3 (e nesse caso, serve tanto para a RPi 2 quanto para a RPi 4).
No repositório oficial do Arduino também tem uma biblioteca para fazer a comunicação mais abstraída com esse display. Mostrarei em outros artigos.
Como estamos falando de um verdadeiro display industrial, é certo que ele precisa de alguma certificação. Ou várias!
Os displays da Stone tem certificação ROHS, CE-EMC, CE-LVD, FCC e ISO9001. Todos disponíveis na página de manual.
São concedidos 3 anos de garantia após a entrega. O MTBF (tempo "médio" entre falhas) desse dispositivo é de 4.250.000 horas! Uau!
O tempo de vida de serviço é de 30.000 horas e a taxa de reparos é de apenas 0.2%/ano.
Não quer errar na compra do seu display HMI? Compre Stone.
