Dispenser para drone Phantom 4 Pro

Dispenser para drone Phantom 4 Pro

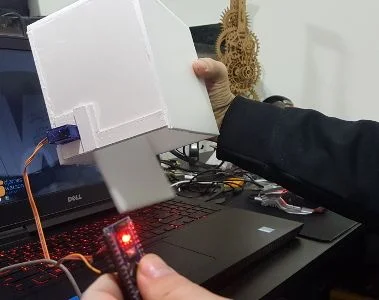

Fechei recentemente um projeto muito bacana, que não precisava de um acabamento comercial, mas se tratando de uma prova de conceito. Um cliente solicitou um dispenser para drone Phantom 4 Pro, que deveria ser leve, muito leve. O propósito é entregar remédios, pouca coisa, como uma caixa de comprimidos ou algo do tipo.

O drone é pequeno, tem área limitada e obviamente não podemos colocar uma caixa de geladeira sob o drone para não atrapalhar no voo. Além disso, ele tem uma câmera, que deverá apontar para baixo, quando estiver fazendo a entrega e, nesse momento ele sai do piloto automático para voo manual, onde o remédio deverá ser dispensado de uma altura aproximada de 2 metros.

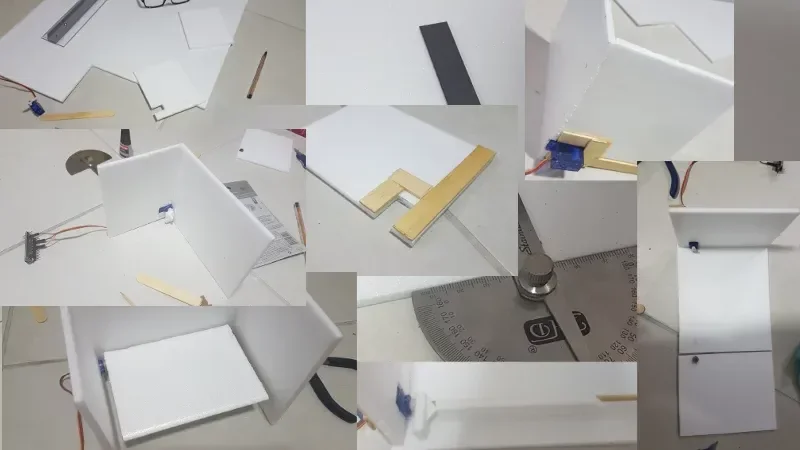

Dá pra fazer muita coisa, mas com uma limitação de 150g a criatividade fica um pouco mais limitada. Bem, considerando as dimensões passadas para a caixa e a limitação de massa, optei por fazer uma caixa em depron (material utilizado em aeromodelismo para fazer o próprio avião), uma base retrátil e utilizei um Arduino Nano (do nosso parceiro MASUGUX, que tem um ótimo preço) para ler um LDR e controlar um servo motor.

Depron

Para fazer esse dispenser para drone, não havia muitas outras opções. MDF é extremamente pesado e o material que a caixa carregará não deve passar de 70g utilizando 1 servo-motor. Testei uma carga de 67g, o servo motor passou a trabalhar bastante para se manter na posição, mas estava bastante robusto, mesmo chacoalhando a caixa veemente. Considerando que o servo SG90 (recomendo a compra na MASUGUX) suporta 1kgf/cm, não tinha certeza de que ele suportaria nem 50g em 15cm de comprimento, mas como existe uma distribuição de peso sobre a plataforma, foi bem tranquilo. Lembre-se que o propósito é entregar alguns remédios, como prova de conceito, mas melhorei.

Para colar o depron, utilizei super cola com bicarbonato de sódio. Deu uma aquecida, mas sequer deformou. A resistência ficou bastante satisfatória.


Alimentação

O Arduino Nano tem baixo consumo, assim como o servo motor SG90, sendo quase insignificante quando a caixa estiver vazia e chegando a aproximadamente 55mA com carga, ainda assim, não constante. Daí entrou o maior peso do conjunto.

Sendo o Arduino Nano 5V e a alimentação sendo feita pela entrada não regulada, fui obrigado a fornecer 7.4V através de duas baterias de li-ion 6800mAh. Com isso, as baterias ocasionalmente necessitarão de recarga, durando algo como 23 dias com carga contínua no dispenser.

Vale lembrar que não cogitei sequer a utilização de um circuito, já que não queria adicionar massa ao conjunto. Por isso, o LDR foi preso diretamente ao jumper, que permite estendê-lo até o ponto chave da solução. Colocar uma fonte step up poderia diminuir alguns gramas em relação à bateria, mas trocar alguns gramas por diversos dias não me pareceu tão vantajoso.

Como acionar o dispenser para drone remotamente?

Essa é a principal questão. O drone tem GPIO? Haveria a necessidade de colocar um rádio? - respondo que não, nada mais seria necessário. Como há o recurso de ligar um LED no drone, bastou utilizar esse LED como chave para acionar o dispenser para drone, através de uma leitura do LDR, acoplado à base  que contém o LED. Ou, simplesmente apertar o reset do Arduino, que manterá a porta aberta por um período preestabelecido na função setup().

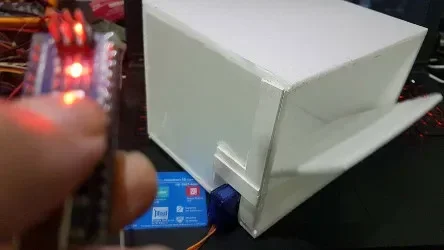

Não tenho o drone, portanto fiz testes de bancada para poder desenvolver e entregar o projeto.

Como abastecer o dispenser para drone?


Não seria uma boa ideia abrir uma porta lateral, por algumas razões. Uma delas, a fragilização da estrutura; a entrada de ar que também forçaria a estrutura e a necessidade consequente de uma trava para essa porta. A melhor solução é segurar o drone de lado, ligar o LED ou apertar o reset do Arduino Nano para abrir a porta, inserir o medicamento e então desligar o LED ou aguardar a execução do setup(), caso tenha escolhido reiniciar o Arduino. Após, coloca-se o drone no chão e ele estará pronto para decolar com a entrega!

...mas xarope pode chegar a 150g...

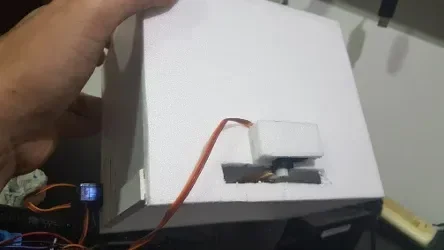

E se precisar entregar um xarope? Pois então, 75g é pouco. Para melhorar isso, fiz mais uma modificação, colocando um sevo-motor frontal, fazendo o papel de trava. Após fechado, pode-se colocar no drone na posição normal e os motores sequer emitirão som.


Código

O código é bastante simples, como já deve ter imaginado. Basicamente, uma rotina dentro da função setup() para abrir e fechar a porta e uma rotina na função loop, que aguardará pelo trigger definido para o LDR. O importante a considerar aqui é a faixa de luminosidade entre aberto e fechado, além do ruído na leitura analógica. Em meus testes, sem acoplar, já consegui uma boa margem, de ~340 para escuro e <100 para claro (claro é quando o LED é ligado sobre o LDR).

#include <Arduino.h>
#include <Servo.h>

#define SERVO_PIN_DOOR   6
#define SERVO_PIN_LOCKER 5
#define DOOR_CLOSE       0
#define DOOR_OPEN        85
#define DOOR_LOCK        90
#define DOOR_UNLOCK      0
#define LDR_PIN          A2
#define SAMPLES          5
#define TRIGGER          130

int ldr_value = 0;
uint8_t i     = DOOR_OPEN;

Servo servoDoor;
Servo servoLocker;

void openDoor();
void lockControl(bool lockIt, int wait);
void closeSlowly(int sleep_before, uint8_t steps_time);
void getValueFromLDR();

void openDoor(){
  lockControl(false,1); // destrava a porta
  delay(200);
  Serial.println("Abrindo");
  servoDoor.write(DOOR_OPEN);
}

void lockControl(bool lockIt, int wait){
  delay(wait);
  if (lockIt){
    Serial.println("Travando");
      servoLocker.write(DOOR_LOCK);
      return;
  }
  Serial.println("Destravando");
  servoLocker.write(DOOR_UNLOCK);
}

void getValueFromLDR(){
  for (uint8_t i=0; i<SAMPLES;i++){
      ldr_value += analogRead(LDR_PIN);
      delay(50);
  }
  ldr_value = ldr_value/SAMPLES;
}

void closeSlowly(int sleep_before, uint8_t steps_time){
    i = DOOR_OPEN;

    delay(sleep_before);

    Serial.println("fechando");
    while (i > 0){
        servoDoor.write(i);
        delay(steps_time);
        i -= 1;
    }
    lockControl(true,50);
}
/* Quando for colocar remédio dentro do dispenser, basta apertar o botão de reset.
A porta se abrirá e se manterá aberta por um período maior, definido no delay.
Para dispensar o remédio, a porta se fecha com delay e velocidade definidos na função
closeSlowly() */
void setup() {
  servoLocker.attach(SERVO_PIN_LOCKER);
  lockControl(false,0);
  delay(500);
  servoDoor.attach(SERVO_PIN_DOOR);

  Serial.begin(9600);
  closeSlowly(5000,10); //fecha a porta iniciando da posição de aberta
}

void loop() {

  getValueFromLDR();

  Serial.println(ldr_value);

  if (ldr_value < TRIGGER){
      openDoor();
      while (ldr_value < TRIGGER){
        getValueFromLDR();
        delay(100);
        Serial.print("waiting: ");
        Serial.println(ldr_value);
      }
      closeSlowly(2000,10);
  }
  ldr_value = 0;
  delay(500);

}

Wiring

Nada de circuito, nada de nada. A prioridade era ser leve, cada grama conta. Por isso, a conexão foi feita diretamente entre os componentes. O programa utilizado foi o Fritzing, eu cortei a imagem para ficar menor, mas o site é esse.

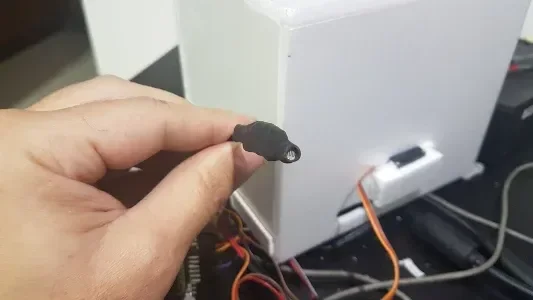

O encapsulamento do LDR ficou desse jeito (utilizando canudo termo-retrátil):

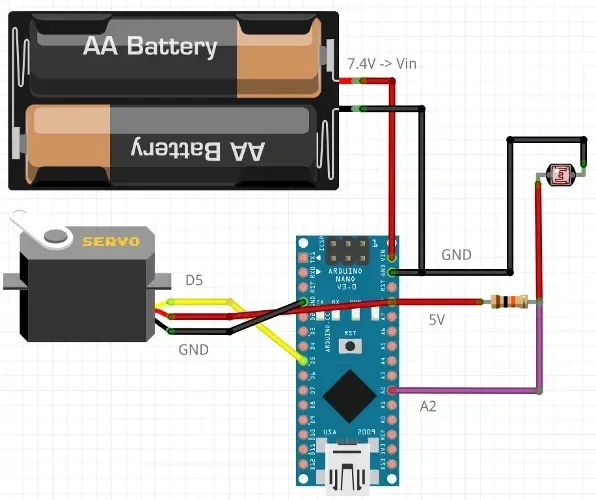

E o wiring é esse (mas usando baterias de li-ion 18650) para 1 servo-motor. Se for adicionar um segundo, basta utilizar o pino digital D6 (já implementado no código):

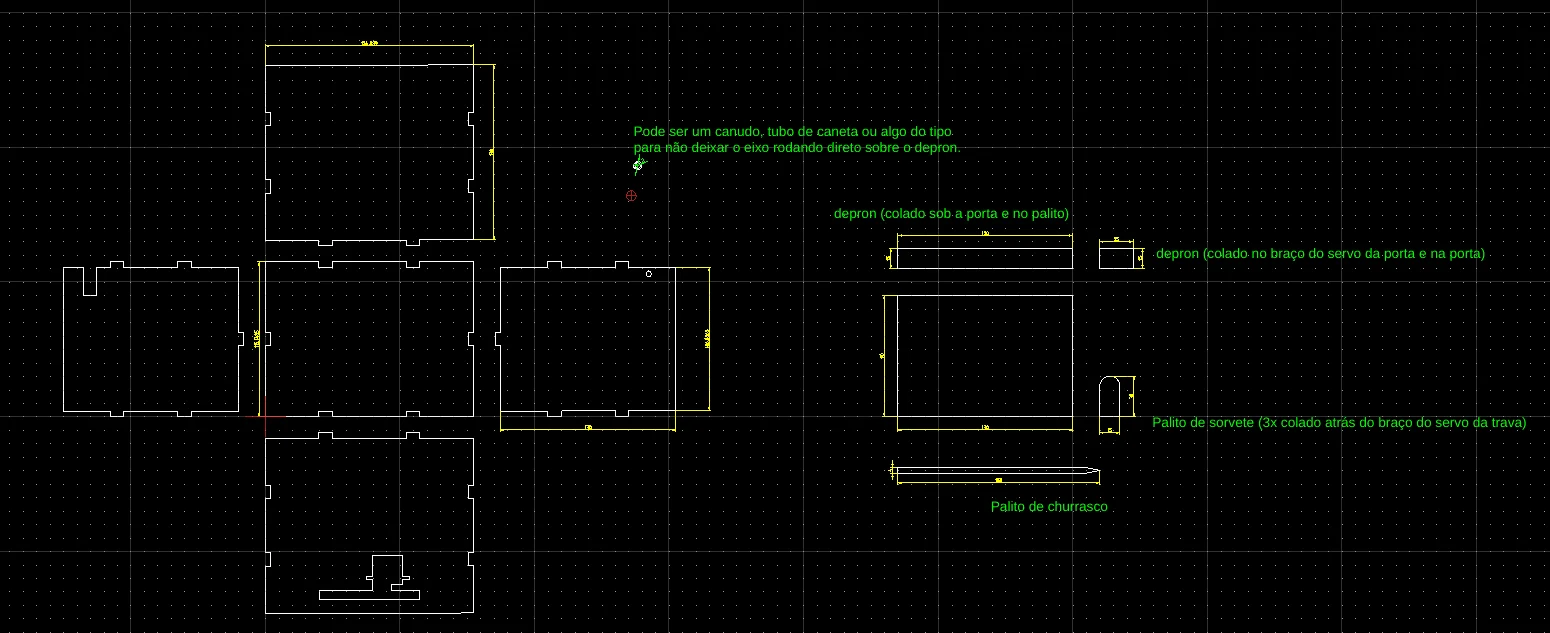

Desenho para corte a laser

Esse fiz apenas para o cliente, mas depois de provar o conceito é bom ter um acabamento melhor. Talvez trocar o eixo por latão só por beleza, por exemplo.


Vídeo

Explico superficialmente o que está descrito no artigo para quem não chegou ao vídeo através do artigo (costumo colocar o vídeo algum tempo depois de publicar o artigo relacionado), mas a parte importante a mostrar para você que leu o o texto é o funcionamento do conceito na bancada. Espero que goste e, se não for inscrito, inscreva-se no canal, clique no sininho para receber notificações e não se esqueça de fazer-me sorrir, largando um joinha no vídeo, valeu?
