Como usar o GPIO do SIM900

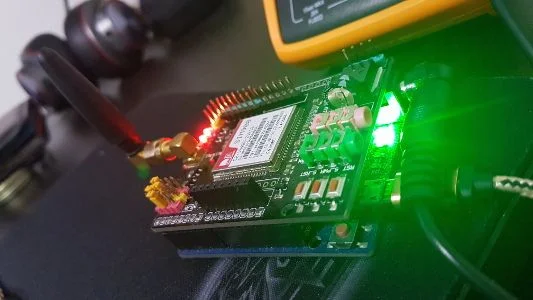

Já vimos o básico, depois vimos um pouco mais, com exemplo de como enviar, receber e apagar SMS. Apesar de divertido, qual a finalidade disso se não pudermos usar um atuador ou sensor? Por isso nesse artigo veremos como usar o GPIO do SIM900, que está lá, sobre o shield, porém sem pinos. Na imagem de destaque já fiz as soldas e vou discorrer um pouco mais sobre a disposição dos pinos, que não são muito claras.

Como usar o GPIO do SIM900 com comandos AT?

Bem, tudo o que escrevi sobre ele foi utilizando os comandos AT. Às vezes não vale a pena carregar toda uma biblioteca para a memória para fazer funções que podemos fazer com pouco trabalho. É bem o caso da interação com esse shield, que recebe comandos AT via serial. Em contrapartida, ler a documentação pode ser uma boa pedida.

Para usar o GPIO do SIM900, fiquei matutando maneiras elaboradas de fazê-lo, mas no final de tudo não passaria de comunicação serial. Então, para provar o conceito fiz uma bridge, escrevendo o comando na serial e recebendo-o na função loop. Ao identificar a mensagem como comando AT para o GPIO, imediatamente o repasso para o shield. Foi a maneira mais simples para interação direta, mas para SMS é bom fazer de outro jeito, não seria nada agradável ter que decorar o comando AT para compor uma mensagem.

Soldar os pinos no shield

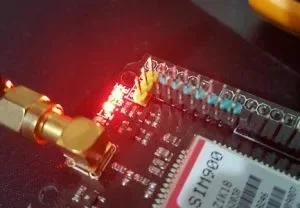

Não tem jeito, será necessário um ferro de solda sim. Soldar ambos os slots lhe dará acesso a todos os GPIOs, mas no mínimo devemos soldar o externo, do lado oposto aos jumpers, como na imagem abaixo (a barra de pinos verde):

Multímetro

Antes de fazer wiring, nada é mais objetivo do que utilizar um instrumento de aferição, certo? Meu novo companheiro de bancada é esse multímetro vendido pela Eletrogate (você encontra nesse link) com deliciosos recursos, como você pode ver nesse artigo e no vídeo relacionado.

Foi a melhor e mais rápida maneira que encontrei para confirmar a ação do comando enviado pela serial.

Levantar e baixar o GPIO do SIM900

São 4 bytes seguidos do comando, que compõe a ação que será tomada. Para enviar um comando para levantar o GPIO1, utiliza-se:

"AT+SGPIO=0,1,1,1"

AT+SGPIO=

Essa é a chave do comando, seguida pelo valor

Operation

O primeiro byte é o modo de operação. O valor 0 configura em modo de função. O valor 1 lê o nível do GPIO, mas śo é válido quando o pino for configurado como INPUT.

GPIO

O segundo byte é o nímero do GPIO a ser configurado, sem segredos.

Function

O terceiro byte é a função. As opções são:

0 - configura como input.

1 - configura como output.

2 - configura como keypad.

Level

0 - GPIO low.

1 - GPIO alto.

PWM do SIM900

Mais abaixo está disposto o pinout do shield. O SIM900 oferece 2 PWM que podem ser utilizados para propósito geral. O formato do comando para o PWM é:

AT+SPWM=1,63,100

Os valores são:

Index

O número do pino PWM.

Period

Período do intervalo. O limite é 0 a 126 no 0. Se configurado para 1 ou 2 a range é de 0 à 65535.

Level

Pode ser de 0 à 100, que pode ser convertido para duty ratio.

O código para aceitar manipulação do GPIO pela serial foi adicionado ao código de exemplo do artigo anterior. O código completo está disposto abaixo (lembre-se de colocar um número válido para envio e para validar o retorno):

#include <Arduino.h>

#define CEL_NUMBER "987654321"
#define KEYWORD "status"

char rcv[100] = {0};
uint8_t index = 0;
char incoming = 0;

//Protótipos de funções
void sendSMS(char *msg);
void receiveSMS();
bool parseCelNumber(char *tok, bool is_done);
void parseMessage(char *tok);
void deleteSMS();
void setGPIO(String str);

void setGPIO(String str){
    /* operation, gpio, function, level
    [operation]
    0 - Configura o GPIO function.
    1 - Lê o nível do GPIO. Só é válido quando configurado como input.

    [gpio]
    O GPIO a ser configurado.

    [function]
    Somente quando operation for 0.
    0 - configura como input
    1 - configura como output
    2 - configura como keypad

    [level]
    0 - gpio low
    1 - gpio high
    */
    Serial1.println(str);
    Serial.print("str: ");
    Serial.println(str);

}

//O espaço é limitado. A exclusão pode ser feita com periodicidade ou a cada boot da MCU.
void deleteSMS(){
    Serial1.print("AT+CMGDA=\"");
    Serial1.println("DEL ALL\"");
    delay(2000);
    Serial.println("Mensagens deletadas");
}
//Só dá atenção à mensagem se for originada pelo celular da macro CEL_NUMBER.
bool parseCelNumber(char *tok, bool is_done){
    if (is_done){
        return true;
    }

    char *pch = 0;
    pch = strstr(tok,CEL_NUMBER);
    if (pch != NULL){
        Serial.println("Numero de comando OK. Lendo...");
        return true;
    }
    return false;
}

//Le a mensagem. se tiver "Djames", imprime um texto na serial. Se for status, envia o status por SMS.
void parseMessage(char *tok){
    String msg = tok;
    if (msg.indexOf("Djames") > -1){
        Serial.println("Manual do Maker");
    }
    else if (msg.indexOf(KEYWORD) >-1){
        sendSMS("Tudo tranquilo.");
    }
}

//Rotina para enviar SMS. Não deve ser utilizada no loop.
void sendSMS(char *msg){
  Serial.println("Um momento...");
  Serial1.print("\r");
  Serial1.flush();
  delay(1000);
  Serial1.print("AT+CMGF=1\r");
  Serial1.flush();
  delay(1000);
  Serial.println("Enviando para Djames...");
  Serial1.print("AT+CMGS=\"+5511987654321\"\r");
  Serial1.flush();
  delay(1000);
  Serial1.print(msg);   //texto
  delay(1000);
  Serial1.write(26);  //Equivalente a Ctrl+Z
}

//Rotina para receber SMS. Pode ser chamada no loop.
void receiveSMS(){
  /* A resposta inicia com +CMT:. todos os campos na resposta são separados por virgula,
  sendo o primeiro campo o numero do telefone, segundo campo o nome do sender, o terceiro
  campo o timestamp e o quarto campo, a mensagem atual.
  Diferente do envio, o loop pode ser alimentado, fazendo a leitura constante do shield.
  Ex. do formato da mensagem:
  +CMT: "+5511987654321","Quem enviou","01/01/75,01:02:03+14","Ralou, moto."
  */
  Serial1.print("AT+CMGF=1\r");
  Serial1.flush();
  delay(500);
  Serial1.println("AT+CNMI=1,2,0,0,0"); //le a mensagem mais recente
  delay(500);
  memset(rcv,0,100);
  while (Serial1.available()){
    incoming   = Serial1.read();
    rcv[index] = incoming;
    index++;
  }
  index = 0;

  char *rest = rcv;
  char *token;
  bool accept = false;
  if (strstr(rcv,"+CMT")){
      while ((token = strtok_r(rest,",",&rest)) != NULL){
        //Serial.println(token);
        accept = parseCelNumber(token, accept);
        if (accept){
            parseMessage(token);
        }
      }
  }
  delay(1000);
}

void setup()
{
  Serial1.begin(19200);
  Serial.begin(9600);
  Serial.println("Started!");
  deleteSMS();
}

void loop()
{
    String v;
    char z;
    while (Serial.available()){
        z = Serial.read();
        v = v + String(z);
    }
    if (v.length() > 0){
        if (v.indexOf("SGPIO") > -1 || v.indexOf("SPWM") > -1){
             char *comm;
             v.toCharArray(comm,v.length());
             setGPIO(v);
        }

    }

    receiveSMS();
}

Pinos de debug

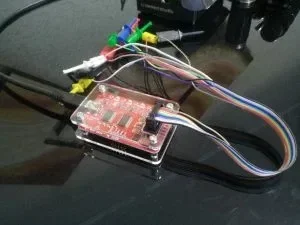

No canto oposto aos pinos de GPIO, temos os pinos de debug, TX, RX, PWR, GND. Vamos experimentá-lo com o use de outra ferramenta; o Bus Pirate, da Dangerous Prototype. Essa ferramenta já está em uma versão bem mais atual que a minha e pode ser adquirida na SeeedStudio (com 3 'e's mesmo). É um pouquinho caro, considerando a necessidade de comprar os probes e também é uma boa ideia ter o case. Logo, vão-se nessa compra 45 dólares, mais despesas de envio, mais os impostos que o "papai estado" cobra sem fazer nada por você. Se estiver motivado, eis o link de compra.

Não precisaremos conectar o TX, porque apenas quereremos escutar a comunicação. Desse modo, devemos apenas colocar os probes RX no TX do shield e o GND ao GND do shield, ambos nos pinos de debug. Lembrando que a velocidade padrão da UART do SIM900 é de 19200, faremos algo como demonstrado nesse vídeo, com Raspberry.

Mostrarei no vídeo a escuta no shield.

Vídeo

No video disponível em breve no canal DobitaobyteBrasil no Youtube mostro a operação, o envio de SMS e a recepção de SMS. Ainda estou para testar o debug e, correndo tudo bem, entra na edição do vídeo, se inscreva no canal e ative o sininho para receber notificações!

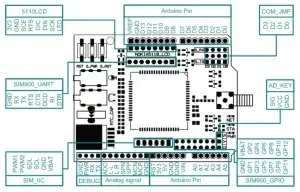

Pinout do shield EFCom e GPIO do SIM900

No documento indicado mais acima você encontra a pinagem, mas apenas para simplificar, caso não queira acessar o documento, eis a pinagem:

Enfim, com isso já temos material o suficiente para fazermos nossos projetos utilizando telefonia, certo? Por enquanto está encerrada a série com esse shield, tendo mostrado o envio de SMS, recepção de SMS, GPIO SIM900, PWM SIM900, exclusão de SMS.
