Arduino como conversor USB/TTL

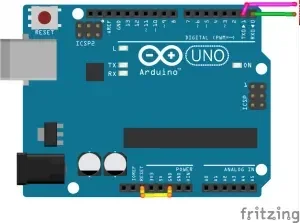

Esse é um tipo de post que parece mais com uma das entradas do "fortune", não tem nem texto pra colocar de tão fácil que é, mas é tão, tão, tão fácil que ninguém nem fala a respeito. Mas de qualquer modo, quando alguém tiver dúvida será sanada em um piscar de olhos e só será esquecido se tiver a memória da Dóris (vide "Procurando Nemo"). Quando você coloca o rst no gnd e energiza o Arduino, ele entra em tristate e você poderá utilizar o TX e RX (pino 0 e 1) como se fosse um FTDI. Não esqueça de colocar o dispositivo alvo ao ground do Arduino também. E não se esqueça que o Arduino é 5v, se for utilizá-lo com ESP8266, coloque um divisor de tensão ou buffer não-inversor para o pino TX do Arduino. O RX não tem problema porque é só recepção.

Eu não fiz um teste, mas acho que você pode usar o Pro Mini 3.3v para o mesmo próposito se for fazer interface com o ESP8266, assim dispensa qualquer componente. É só testar!

É isso.
